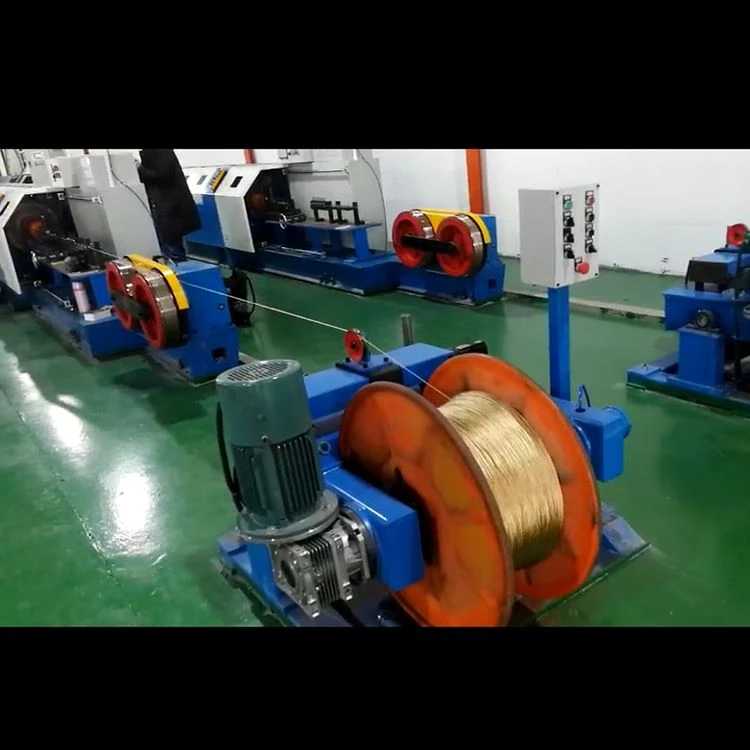

200/6 Meaisín Snáithithe Píopa Cothrománach

An tsraithuimhir

Ainm an trealaimh a ceannaíodh

Toisí foriomlána

Mionsamhail

Líon na

Meáchan an

1

Twister feadán ardluais

Leithead 1000 * airde 1300 * fad 7000

6/200

2800KG

Comhdhéanamh trealaimh

1, tá an trealamh comhdhéanta de Lárlíne, bairille, foirmiú, tarraingt, líne aistarraingthe, cuid rialaithe leictreachais;

Tionscadal

An tsraithuimhir

Struchtúr trealaimh

Riachtanais feidhme agus paraiméadair an fheiste

Nóta

An bonn is féidir leis an obair seo agus ginseng An uimhir

1

Trastomhas na sreinge roimh chasadh (mm)

0.3 ~ 0.70

2

Trastomhas tar éis casadh (mm)

1.2 ~ 3

3

Raon casta (mm)

1 ~ 50

4

Luas trealaimh (RPM)

Luas uasta 2000 RPM, luas oibre 1800 RPM, is féidir coigeartú luas trealaimh a shocrú pasfhocal (rialú feidhm PLC)

5

Treo Oibriúcháin an trealaimh

Os comhair an fheiste, tá an sreang ar thaobh na láimhe deise

6

Treo casta an chórais

S/Z

7

Modh snáithithe feadáin

An snáithiú

8

Raon grád neart sreang cruach (Mpa)

600 ~ 2800

9

Stop nuair a shroichtear an fad méadar réamhdheartha

Glacann méadar tomhais stop uathoibríoch PLC le méadar tomhais, cruinneas méadar Níos lú ná nó cothrom le 1.5 faoin gcéad.

10

Ba chóir go stopfadh an trealamh go huathoibríoch nuair a aimsítear an líne briste i limistéar an chomhlachta sorcóra agus an bás brú

Tá gléas aláraim stad dínasctha ag an trealamh.

11

Tá soilsiú LED suiteáilte taobh istigh den chlúdach sábháilteachta

I gcás lampaí agus lóchrainn shockproof, ba cheart cosaint sábháilteachta a sholáthar ar an dromchla chun imbhualadh rudaí eile agus sreang cruach a sheachaint

12

sciath

Comhfhreagraíonn gach I-roth le fuinneog breathnadóireachta.Tá an fhuinneog infheicthe déanta as gloine níos déine, agus osclaítear an clúdach sábháilteachta go solúbtha suas agus síos le píopa cruach gan uaim. Is féidir an meaisín a stopadh láithreach má osclaítear é Níos lú ná nó cothrom le 150mm.Nuair a bhíonn an clúdach sábháilteachta oscailte agus nach bhfuil sé faoi ghlas, ní féidir an t-ardán a bhogadh ach amháin ach ní féidir é a thosú de ghnáth. Déantar an torann uasta a thástáil 82dB ar fad 1000mm ón gclúdach cosanta

Leag amach an sreang lár

An cineál beathaithe

neamh-rothlach

I córas jacking roth

Tá cineál seafta, ar a bhfuil tacaíocht meicniúil líne teannas tairiseach.

An córas damping

Bain úsáid as coigeartú scriú earrach téad speisialta caitheamh-resistant

Raon trastomhas na roth I scaoileadh (mm)

200 (de réir riachtanais I-roth an éilitheora)

Taobh istigh den sorcóir, leagann an roth oibre an líne

13

I córas jacking roth

Tá cineál seafta, ar a bhfuil tacaíocht meicniúil urscaoileadh teannas tairiseach, tá luaineacht teannas níos lú ná 3N, raon teannas de 20 ~ 60N.

14

An córas damping

Bain úsáid as coigeartú scriú earrach téad speisialta caitheamh-resistant

15

Raon trastomhas na roth I scaoileadh (mm)

200 (de réir riachtanais I-roth an éilitheora)

Cuid sorcóir

16

An líon I-rothaí i ngach sorcóir

6 *1 rannán =6

17

Cineál córas sreang ar an sorcóir

Suiteáil an roth treorach ag gach lúb chun an líne a rith, agus cinntigh nach duillín an sreang cruach agus an líne á leagan amach.

18

Trastomhas istigh nozzle chomhdhúile tungstain le haghaidh ródú sreinge seachtrach

Tá an nozzle snáithithe déanta as ábhar crua cóimhiotail YG8 le trastomhas istigh 6mm. Socraítear é le géarú scriú agus gliú chun socrú iontaofa a chinntiú.

19

Asraon sreang Uillinn an tráidire sreinge

Ní rachaidh an t-uasUillinn ón soc sreinge i lár an phláta bláthanna go dtí an soc sreinge ag an mballa bairille thar 30 céim. Ní rachaidh Uillinn uasta an dá líne briste ó asraon sreinge an chéad bairille go dtí ionraon sreang an bharaille deiridh thar 25 céim. Ní rachaidh Uillinn uasta na línte briste ó nozzle asraon sreang an dara bairille go dtí asraon sreang an diosca scaradh níos mó ná 25 céim. Ba cheart dísle cóimhiotail speisialta a shuiteáil ag an asraon nó ag lúbadh chun a chinntiú nach sleamhnaíonn an sreang cruach ón dísle cóimhiotail.

20

Imthacaí tacaíochta sorcóir

Imthacaí mór

Branda NSK

21

Tacaíocht sorcóir lubrication imthacaí mór

Grease lubricated, tá gach imthacaí suiteáilte ar an suíochán imthacaí, teocht oibriúcháin Níos lú ná nó cothrom le 75 céim

22

Struchtúr suíocháin imthacaí

Iarann ​​insínte.(QT - 400)

23

Tiús balla (mm)

Nach lú ná 11mm

24

Córas dinimiciúil córas sorcóir

Déantar idirdhealú idir stadanna agus stad éigeandála. Ba cheart stop a chur le gnáthstad tar éis luasmhoilliú, rud is féidir a bhaint amach trí choscánaithe tomhaltas fuinnimh agus modhanna eile. Tá gnáth-am coscánaithe stad níos lú ná 20 soicind, agus ba cheart stad éigeandála a chríochnú laistigh de 10 soicind. Déantar pillíní coscáin a athsholáthar go héasca tar éis caitheamh.

25

Fráma tráidire sreang I-glas roth

Tá an fráma tráidire sreang feistithe le seafta imthacaí chun tacú le leagan amach teannas tairiseach ingearach, agus coigeartú uathoibríoch a leagan amach gléas teannas chun a chinntiú go bhfuil gach sreang cruach agus snáithe leagan amach cothrom. Coigeartú scriú teannas maolaithe le haghaidh oibriú láimhe deise. Is féidir le gach tráidire sreang freastal ar riachtanais táirgeachta ø 200 I-roth.

26

I mód imthacaí rotha

Sreangú tacaíochta cothrománach

27

Rothaím damping i tráidire sreang

Coigeartú uathoibríoch gléas teannas sreang, cinntigh go bhfuil gach sreang cruach, líne aonfhoirmeach snáithe. Roth mé ar an líne, crios damping suiteáilte earrach, damping coigeartú scriú teannas le haghaidh oibriú na láimhe deise.

28

Gléas braite líne briste

Aláram briseadh líne, rialú clár PLC.

29

Dearadh sorcóir comhthreomhar

Is líne snáithithe seachtrach é an comhlacht bairille, cinntigh go bhfuil an sreang cruach ó asraon an chomhlachta bairille go béal dúnta an bás preas aonfhoirmeach agus níl aon feiniméan lúbthachta trasnánach ann, agus an t-Uillinn fillte uasta idir béal asraon an Ní bheidh comhlacht bairille agus béal asraon an pláta sreang níos mó ná 25 céim.

30

An bonn óstach

Alt cruach móide cruach móide coincréit

31

Bosca tiomána fearsaid

Tiomáint gan fhearsaid

Isteach sa limistéar cruth An fearann

32

Dáileadh poll an tráidire sreang

Sraith de 6 poill.Tá gach sraith de spout sreinge déanta as ábhar YG6X cóimhiotal crua le trastomhas istigh de 6mm agus socraithe ag gliú chun a chinntiú go fosúchán iontaofa.

33

Gaireas réamh-dhífhoirmithe

Déantar suiteáil bayonet a fhorchoimeád agus a shaincheapadh de réir sonraíochtaí struchtúr an táirge

34

Uillinn Deiridh an dísle brúite

25 céim nó níos lú

35

Brúigh struchtúr sealbhóir bás líne

Coigeartaíonn an earrach brú an brú

36

Méid bás a bhrú

80 * 50 * (25 móide 25) FAD * leithead * airde (airde: méid 50 tar éis dhá phíosa a dhúnadh)

Is féidir a shaincheapadh

37

Bonn múnla soghluaiste

Glacann an fráma dísle brú líne iarnróid treorach dovetail groove chun coigeartú agus bogadh go solúbtha

38

Tar éis an deformer

Saincheap de réir sonraíochtaí struchtúr an táirge

Roth luaidhe a shealbhú

39

tarraingt

Sioncrónú rialaithe leictreach

40

Trastomhas roth tarraingthe mm

318 * 2 ￠

41

Cineál roth tarraingthe groove/cineál eitleáin

U groove

42

Córas tacaíochta roth tarraingthe

Tacaíocht imthacaí

43

Líon sliotán/trastomhas sliotán

Airteagal 8 go 9 / R3mm

44

Cruas sliotán

Ábhar roth tarraingthe GCr15, cruas Níos mó ná nó cothrom le HRC58-60o

45

Réadú claochlú achar twist

PLC luas athraitheach gan teorainn

46

An gléas méadar

Tá foirceann amháin den roth tarraingthe gar don mhéadar lasc

47

Gléas leictreonach méadair méadair

Méadar leictreonach PLC, taispeáint ar an scáileán taispeána

48

Bealach tiomána

Rothaí aonair tarraingthe gníomhacha agus dúbailte

Sraith líne dúnta

49

Cábla ribín

Rialú mótair servo

50

Modh ag gluaiseacht ró

Líne scriú liathróid, aisiompú rialaithe PLC

51

Roth rialaithe ingearach/cothrománach

Tá R groove ag sorcóir, cruach ar a bhfuil

52

Tacaíocht líne dúnta

Glacann an i-roth glactha cineál barr aeroibrithe meicniúil

53

Teannas glactha

clutch púdar maighnéadach teannas leanúnach ag tarraingt siar.

54

Trastomhas méid na roth glactha I (mm)

Custaiméir a sholáthar

An Roinn rialaithe córais / leictreachais dinimiciúil a thiomáint

55

tras-seoladh

Níl aon

56

Tiománaí óstach

Tiomáineann an mótar an sorcóir chun rothlú

57

Príomh-mhótair

Mótar minicíochta athraitheach (7.5KW)

58

tarraingt

mótair servo

59

Mótar glactha

Mótar comhshó minicíochta

60

Príomh-rialú luas an innill

An inverter

61

Rialú leictreach meaisín iomlán

Rialú clár PLC

62

taispeáint

Scáileán tadhaill
